Автоматизация трехмерного моделирования трубопроводных систем в Model Studio CS Трубопроводы. Опыт проектного института Сибирьэнергопроект АО «СибИАЦ»

Перед проектным институтом Сибирьэнергопроект АО «СибИАЦ» поставлена задача реконструкции центрального теплового пункта (ЦТП) при полном отсутствии исходной проектной документации.

Решением данной задачи стало применение передовых технологий — 3D-сканирования и программного комплекса Model Studio CS Трубопроводы. Данный пилотный проект позволил не только успешно выполнить задачу, но и всесторонне оценить потенциал нового программного обеспечения для будущего массового внедрения.

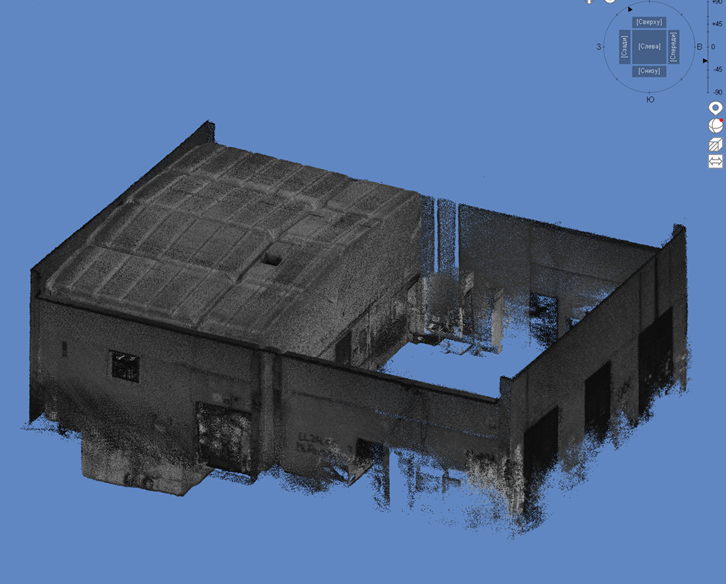

Рис.1 Облако точек существующего ЦТП

О заказчике

АО «СибИАЦ» – инженерный центр Сибирской генерирующей компании, функционирующий на территории Сибири уже более 20 лет. В состав АО «СибИАЦ» входят проектный институт «Сибирьэнергопроект», центр лабораторных испытаний и семь управлений, специализирующихся на других направлениях деятельности.

Институт «Сибирьэнергопроект» разрабатывает проекты (рабочую и конструкторскую документацию) капитального ремонта, реконструкции, технического перевооружения, проектирует объекты нового строительства. Кроме того, институт занимается обследованием зданий и сооружений.

О разработчике

«СиСофт Девелопмент» – российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, PLM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам.

Об интеграторе

ООО «Макссофт-24» − партнер-эксперт компании АО «СиСофт Девелопмент», что подтверждает высокий уровень экспертизы по линейке выделенных продуктов Model Studio CS. Компания является авторизованным партнёром крупнейших российских разработчиков программного обеспечения и поставщиков широкоформатного оборудования.

Более 30 лет ООО «Макссофт-24» занимается комплексной интеграцией в инфраструктуру организаций различного масштаба ИТ-решений широкого функционального назначения: общесистемный софт, САПР и ТИМ, информационная безопасность, прикладное ПО, электронный документооборот, ЭЦП.

Цель и задачи проекта

Главной целью проекта являлось проведение комплексного испытания Model Studio CS в реальных условиях. Для этого выбран конкретный объект – небольшой ЦТП, требующий реконструкции.

Ключевые задачи:

• оценить возможности вывода рабочей документации (оформление чертежей и спецификаций в соответствии с корпоративными стандартами);
• определить влияние на скорость и качество проектирования по сравнению с традиционными 2D-методами;
• проанализировать возможности массового перехода на новое программное обеспечение в компании.

Основной сложностью стало полное отсутствие проектной документации на объект. Это требовало точной фиксации существующего положения дел.

Вместо трудоемких обмерных работ было принято решение выполнить 3D-сканирование ЦТП. Этот подход позволил быстро получить высокоточную цифровую копию объекта сложной геометрии и минимизировать количество выездов специалистов на объект.

Задание на проектирование включало демонтаж устаревших трубопроводов и оборудования, замену насосных агрегатов на более современные и замену регулирующего клапана.

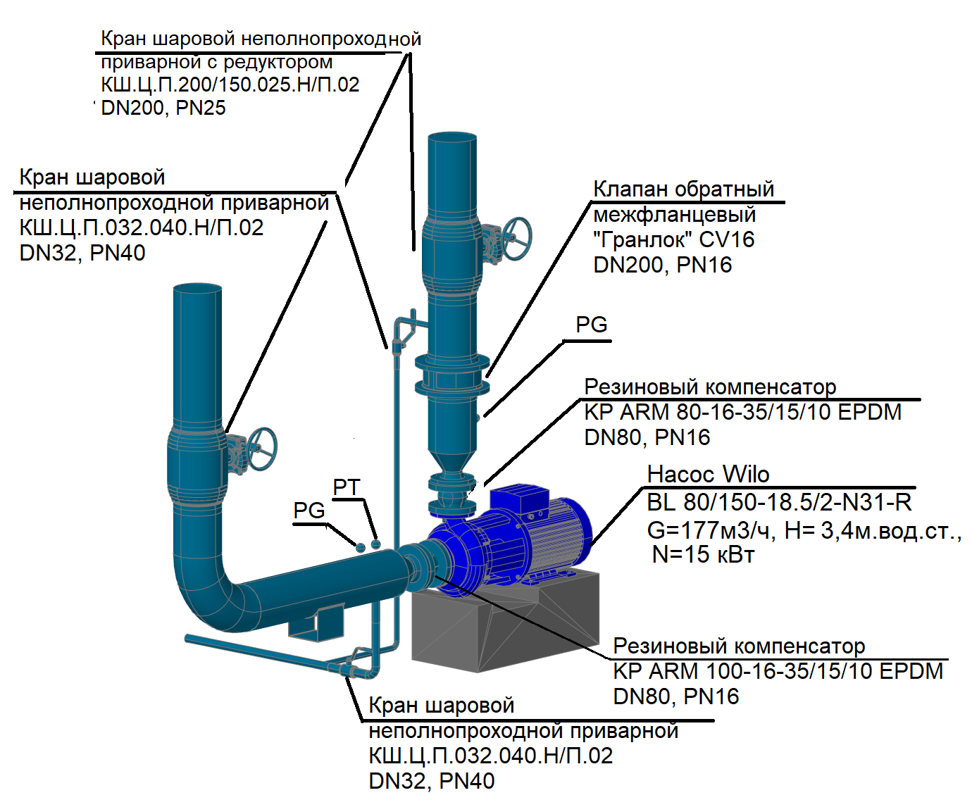

Рис.2 Смоделированная обвязка насосных агрегатов в Model Studio CS Трубопроводы

Процесс реализации

Пилотный проект стал ценным источником информации о тонкостях интеграции Model Studio CS в реальный проектный контур.

После импорта облака точек в CADLib Модель и Архив команда столкнулась с выбором метода его обработки. После тестирования разных способов распознавания элементов выбран метод ручного «обведения» облака точек.

Для дальнейшей работы произведена предварительная обработка облака в ПО для обработки результатов лазерного сканирования на базе платформы nanoCAD и выполнено распознавание трубопроводов. После чего приступили к моделированию средствами Model Studio CS Трубопроводы по распознанному облаку точек. Это позволило создать чистые и точные 3D-модели, которые стали идеальной основой для проектирования.

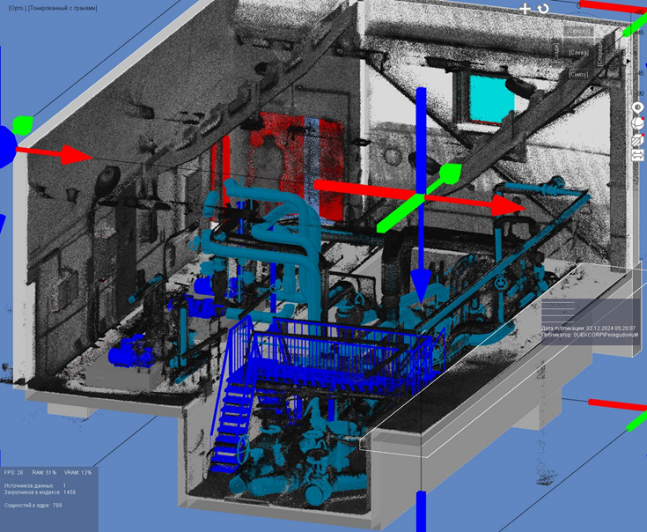

Рис.3 Отрисовка трубопровода поверх облака точек

Ключевым преимуществом программы стала автоматическая генерация планов, разрезов и видов после выполнения команды «Проекция». Гибкие настройки оформления позволили адаптировать выходные документы под корпоративные стандарты.

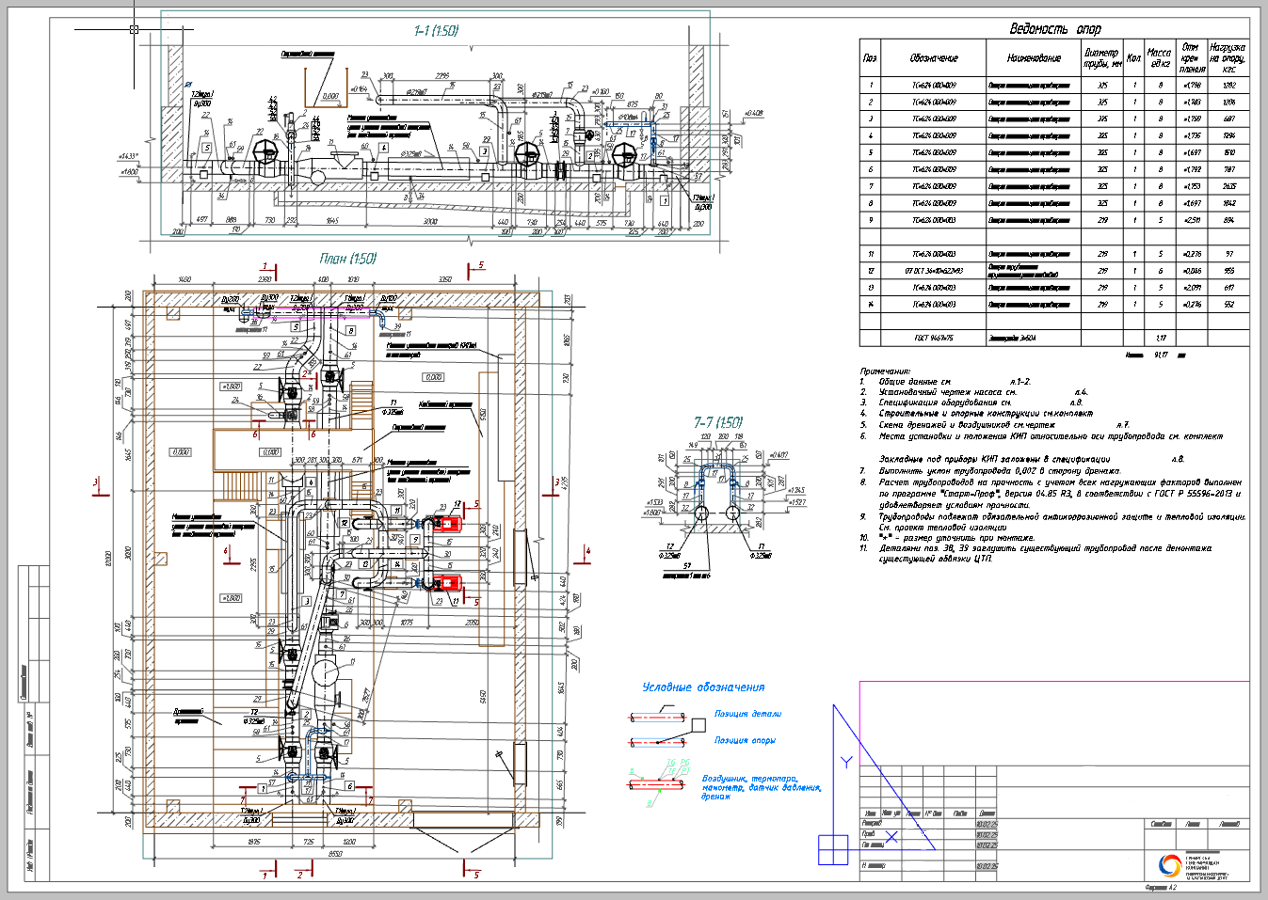

Рис.4 Генерация видов по модели

Рис.4 Генерация видов по модели

Особого внимания заслуживает автоматическое формирование спецификаций в отдельном редакторе — это существенное преимущество, позволяющее значительно экономить время.

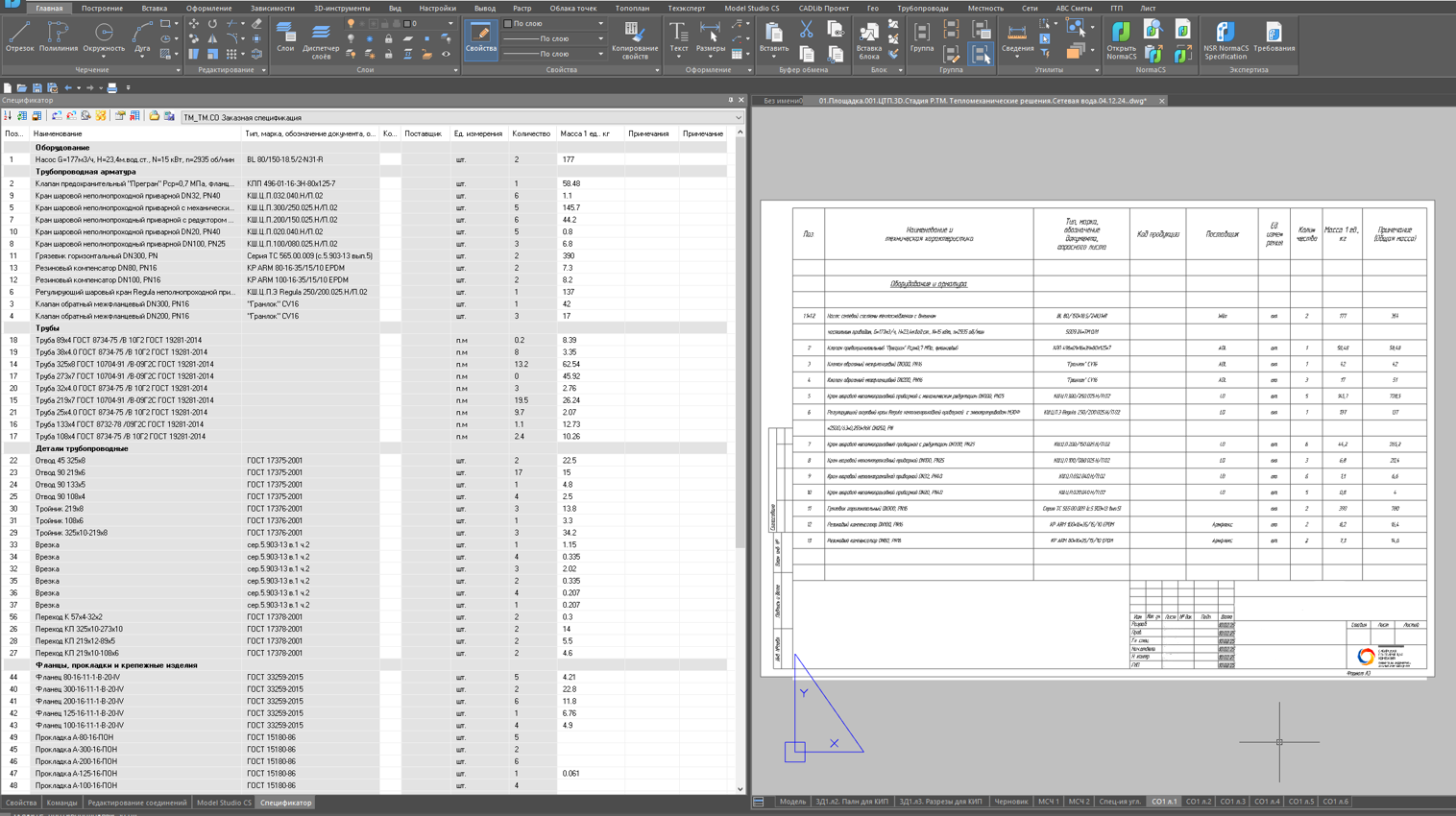

Рис.5 Специфицирование данных

В ходе работы выявлены следующие сложности:

• простановка размеров: качество автоматической расстановки оказалось низким — размерные цепи накладывались друг на друга, что вынудило полностью перейти на ручную простановку;
• штриховка: обнаружена проблема с автоматической прорисовкой штриховки на разрезах (исправлено в новом релизе продукта);
• настройка спецификаций: потребовалась дополнительная работа по настройке сортировки, особенно для новых элементов, добавляемых в базу.

Результаты

В результате пилотного проекта успешно создана 3D-модель и документация по объекту. Активно ведутся работы по его реконструкции.

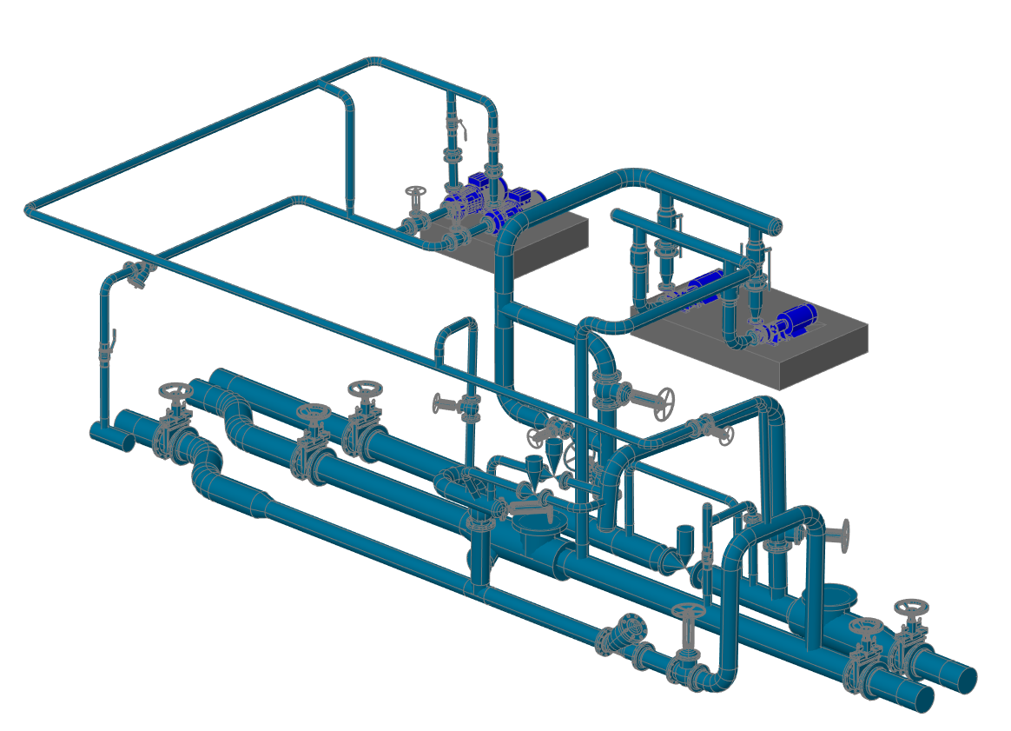

Рис.5 3D-модель трубопроводов ЦТП, выполненная в Model Studio CS

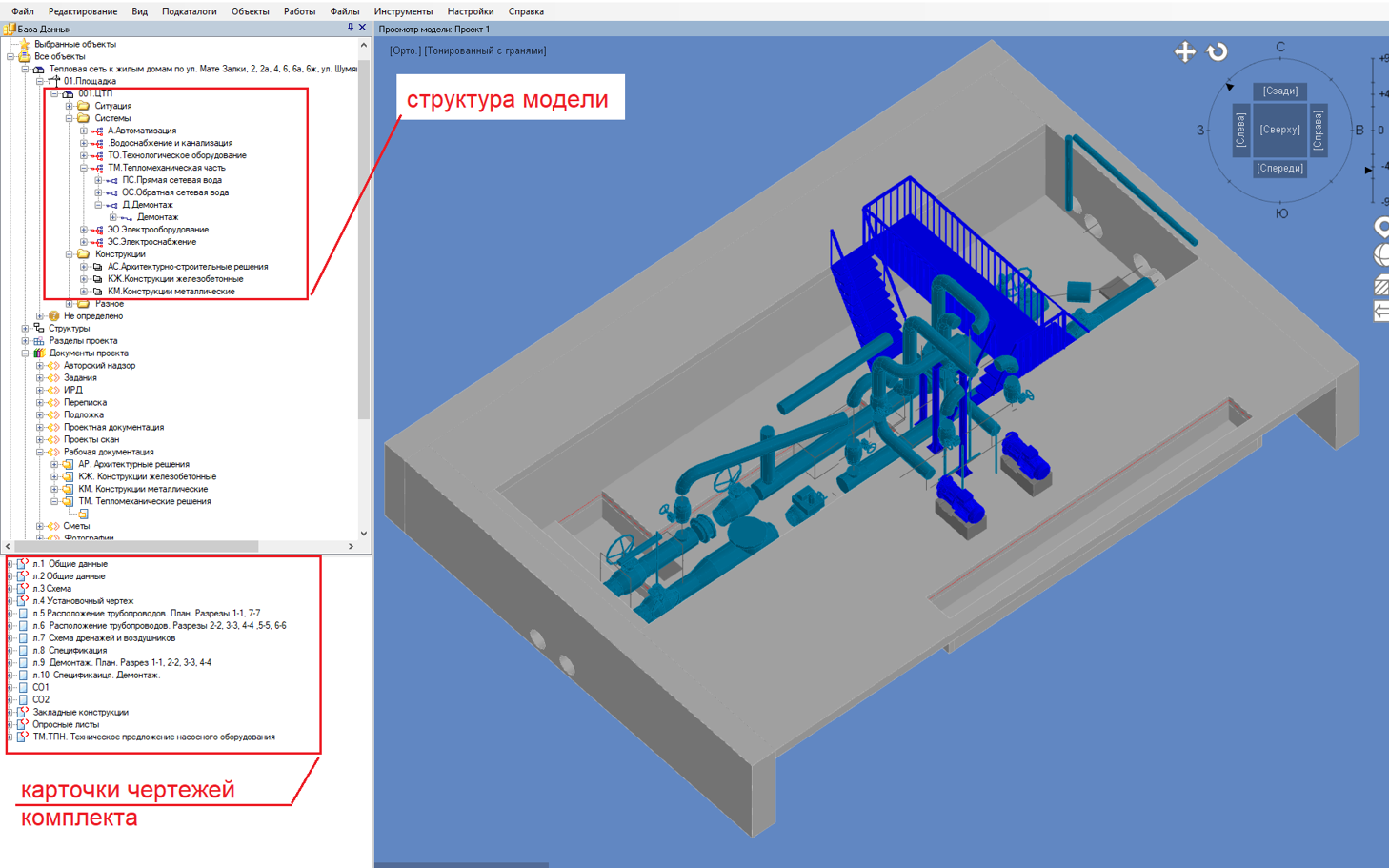

Рис.6 Консолидированая модель со структурой в CADLib Модель и Архив

Управление проектом и формирование структуры модели осуществлялось в CADLib Модель и Архив. Над данной моделью в разный период времени работало несколько проектировщиков, выполняя каждый свою часть модели и формируя чертежи, которые привязывались к проекту через карточки документов.

Используя функционал Model Studio CS Трубопроводы, а именно спецификатор, проектировщики смогли автоматически вести подсчет демонтируемого участка трубопровода, смоделировав его как «существующий» и отнеся к демонтируемой трубопроводной системе.

В результате команде АО «СибИАЦ» удалось:

• сократить время выполнения работ;
• создать точную и актуальную 3D-модель объекта, ставшую единственным источником данных;
• автоматизировать ключевые этапы выпуска документации – формирование видов, разрезов и спецификаций;
• автоматически рассчитать объемы демонтажа, что повысило точность сметных расчётов;
• получить объективную и полную оценку возможностей и ограничений программного комплекса для принятия взвешенного решения о его дальнейшем внедрении.
