Изоляция воздуховодов и фасонных элементов в nanoCAD BIM Вентиляция

В ходе пилотных проектов с применением nanoCAD BIM Вентиляция мы неоднократно сталкивались с запросом на реализацию изоляции воздуховодов и фасонных элементов. Пользователям требовались инструменты для отображения и редактирования изоляции, а также для включения сведений о ней в спецификации.

Для решения этой задачи мы использовали штатные возможности nanoCAD BIM Вентиляция.

Что было реализовано

1. Параметрическая графика

На первом этапе требовалось реализовать отображение изоляции на плане. nanoCAD BIM Вентиляция позволяет работать с параметрической графикой и использовать заложенные в ней зависимости. Поэтому графическое представление изоляции было добавлено во все типовые объекты и воздуховоды. Параметрическую графику выгружали из существующих компонентов, дополняли элементами изоляции, а затем загружали обратно в программу.

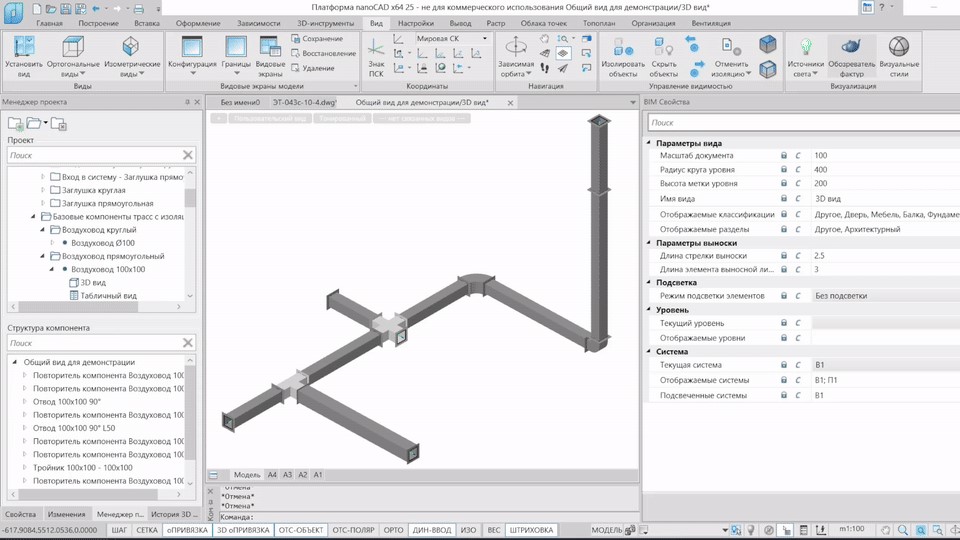

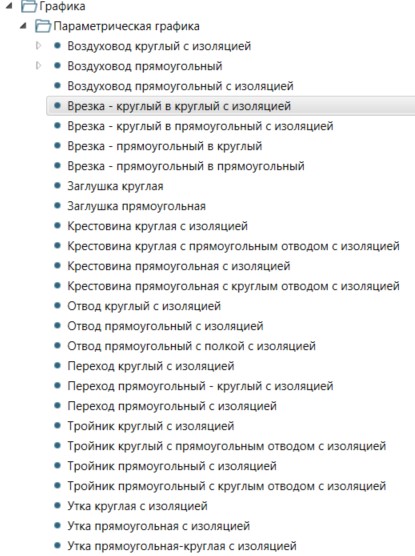

Рисунок 1 — Список параметрических объектов с изоляцией

2. Интеллектуальные связи

После настройки графического представления его требовалось связать с параметрами объектов. Для этого был создан специальный компонент «Изоляция». Компонент не имеет собственной графики, но содержит набор специализированных параметров, связанных с параметрической графикой объектов.

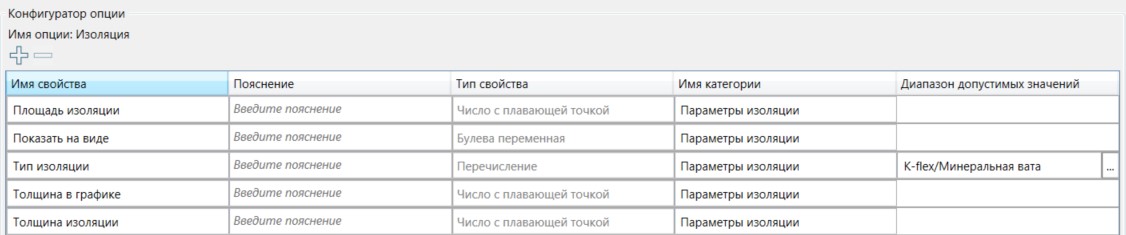

Рисунок 2 — Параметры компонента «Изоляция»

Компонент «Изоляция» был добавлен во все объекты проекта.

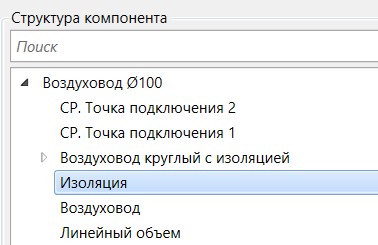

Рисунок 3 — Структура объекта с компонентом «Изоляция»

3. Документирование

После настройки отображения изоляции потребовалось обеспечить ее включение в спецификации. Возможности настройки шаблонов документирования позволили связать компонент «Изоляция», добавленный в оборудование, с соответствующими графами спецификации.

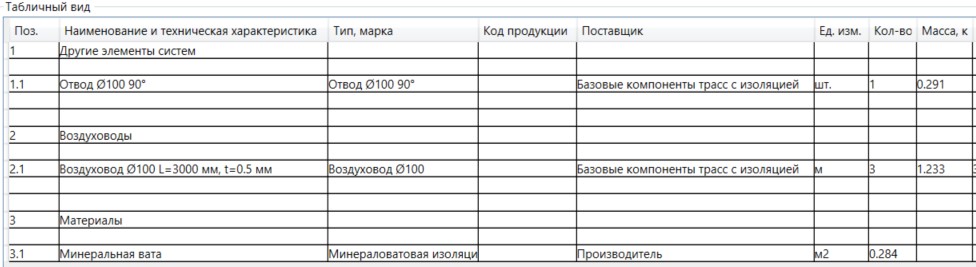

Рисунок 4 — Пример спецификации с изоляцией

4. Доработки

После создания основной схемы были выполнены дополнительные настройки. Для каждого типа объектов настроили связи между компонентом «Изоляция» и параметрической графикой, а количество обязательных действий пользователя свели к минимуму. Кроме того, был предусмотрен порядок добавления новых типов изоляции и производителей, а также создания новых типоразмеров оборудования.

Итоговый результат

Разработанное решение позволяет:

• скрывать графическое представление изоляции на плане, сохраняя сведения о ней в спецификации;
• добавлять новые типы изоляции и указывать производителей;
• создавать новые типоразмеры существующих объектов с сохранением связей с компонентом «Изоляция»;
• автоматически рассчитывать площадь изоляции;
• изменять параметры изоляции непосредственно на плане, в том числе одновременно для нескольких выбранных объектов.

Подробный показ работы с изоляцией с применением nanoCAD BIM Вентиляция смотрите по ссылке

Вывод

Реализованный механизм показывает, что nanoCAD BIM Вентиляция можно адаптировать к задачам, которые не предусмотрены стандартным составом базы оборудования. Сочетание параметрической графики, зависимостей между компонентами и настраиваемых шаблонов документирования позволило обеспечить отображение и управление изоляцией, а также автоматизировать ее учет в спецификациях.
